小型USBカメラモジュール 320万画素(3.2M)

グローバルシャッターCMOS Sony IMX900搭載

ID3M2-MDLシリーズはM12のレンズマウントに対応する320万画素(3.2Mpixel Sony IMX900)のUSB出力カメラです（USB2.0/3.0対応）。小型、軽量化により組込み用途等、様々なアプリケーションに使用可能です。

・USB2.0/3.0出力対応
・グローバルシャッタCMOS搭載
・外部トリガー撮像対応
・M12マウント対応
・Four Parallel Exposure機能（白黒モデルのみ）

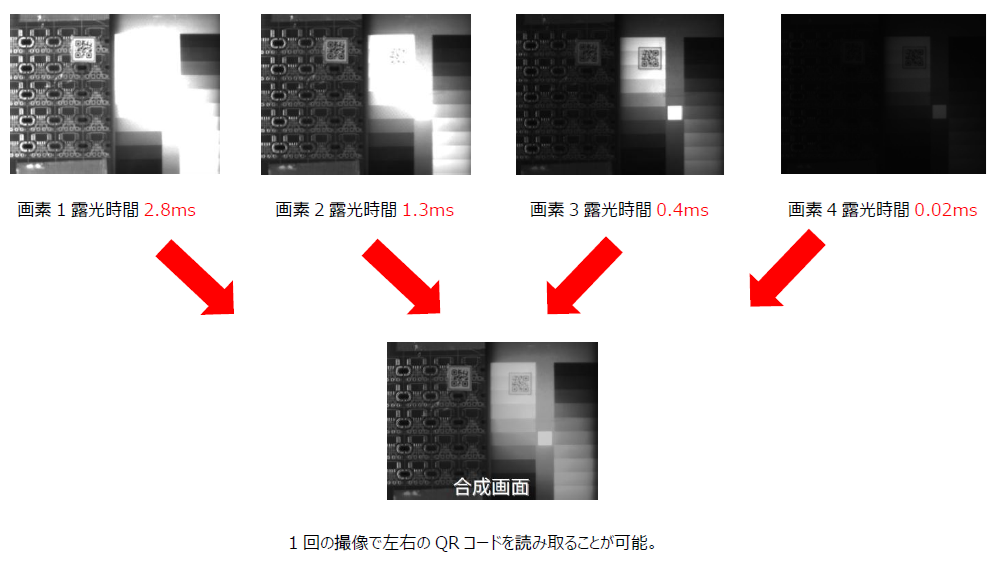

Four Parallel Exposure 機能

2ｘ2の4つの画素単位でそれぞれ個別にシャッタータイミング、露光時間を設定することができます。
また、露光開始時間をずらして撮像した画像を出力することができます。
出力時には4枚の分離画像または1枚に合成した画像を選択可能です。


M12マウント	M12マウント Lアングル

レンズマウント	型式
M12	ID3M2B-MDL-U（白黒）
M12	ID3M2C-MDL-U（カラー）

型式	320万画素(3.2M) 　USBカメラ
出力インターフェース	USB2.0 / USB3.0
イメージセンサ	グローバルシャッタ Sony IMX900
イメージサークル	1/3インチφ5.81mmサイズ
画素セルサイズ	2.25μm x 2.25μm
映像出力	有効画素2,064(H) x 1,592(V)
ピクセルクロック	74.25MHz
フレームレート	USB2.0 : 5.4fps / USB3.0 : 27.8fps
ゲイン設定	0～+12db
シャッター速度可変範囲	USB2.0 : off～1/9,000s / USB3.0 : off～1/47,000s
トリガーモード	ノーマル／固定シャッター／パルス幅トリガー
信号出力方式	USB2.0 / USB3.0
信号出力方式	UVC (YUV-RAW) / Y8(RAW)
信号出力コネクタ	USB3.0 Micro Bコネクタ
レンズマウント	M12マウント
電源、外部トリガ入力	電源 : USBバスパワー / 外部トリガー端子 : BM04B-SRSS-TB(JST)
消費電力	max. 1.1W以下

ID3M2B-MDL-U

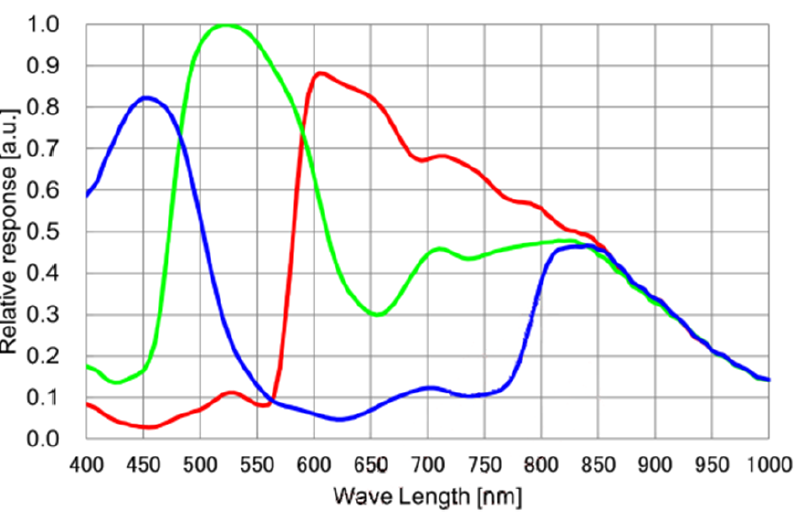

ID3M2C-MDL-U

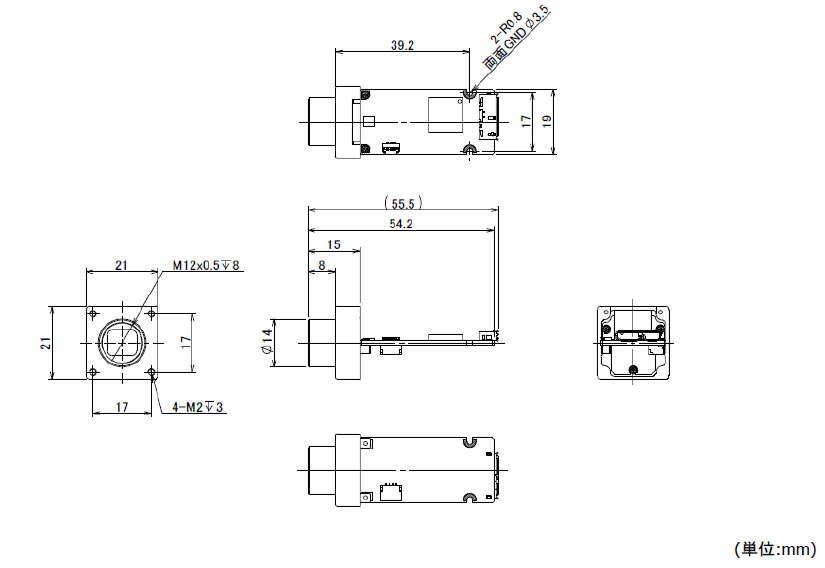

ストレートタイプ : ID3M2B/C-MDL-U

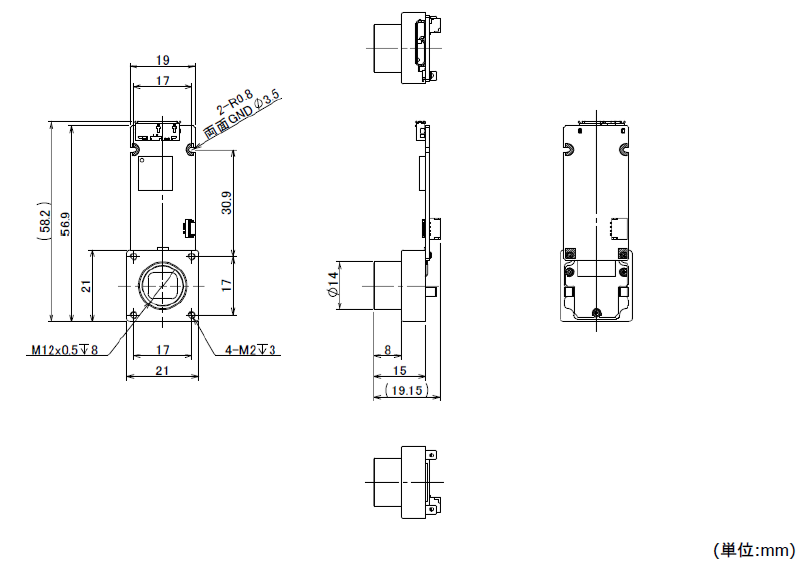

Lアングルタイプ ID3M2B/C-MDL(L)-U
